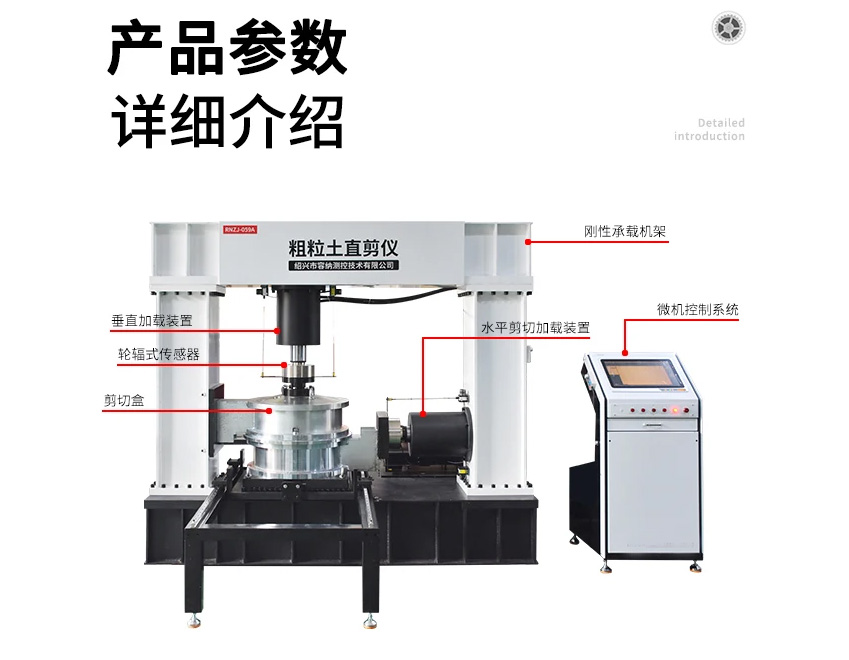

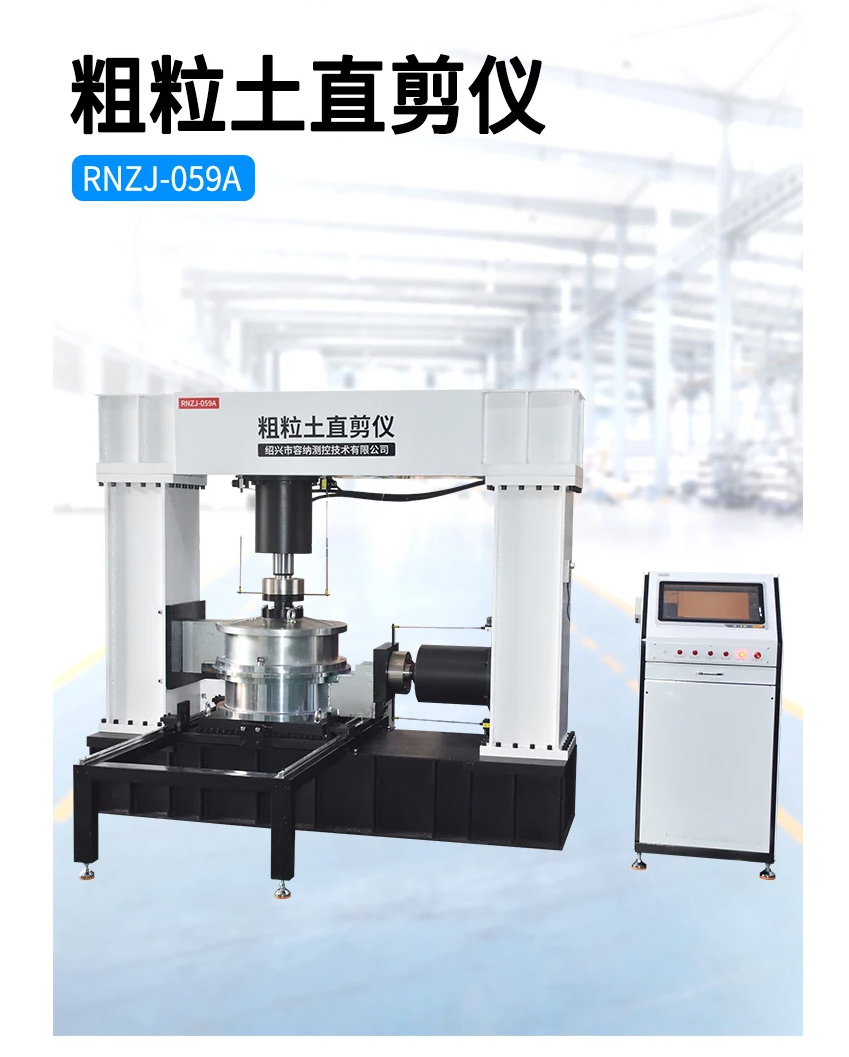

粗粒土直接剪切试验仪

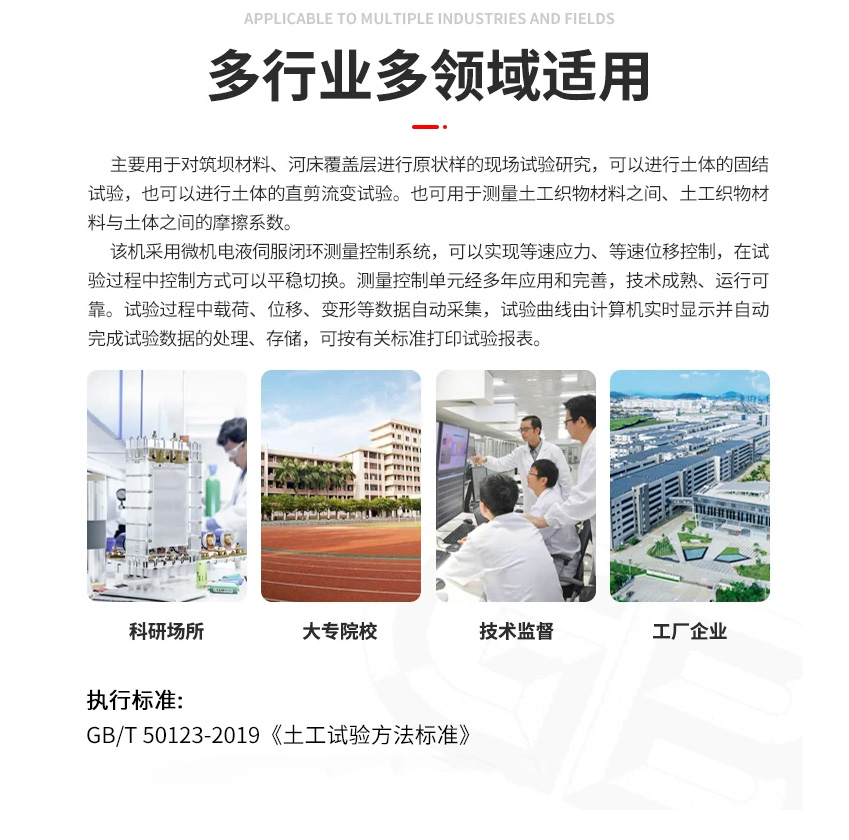

粗粒土直接剪切试验仪主要用于对筑坝材料、河床覆盖层进行原状样的现场试验研究，可以进行土体的固结试验，也可以进行土体的直剪流变试验。也可用于测量土工织物材料之间、土工织物材料与土体之间的摩擦系数。

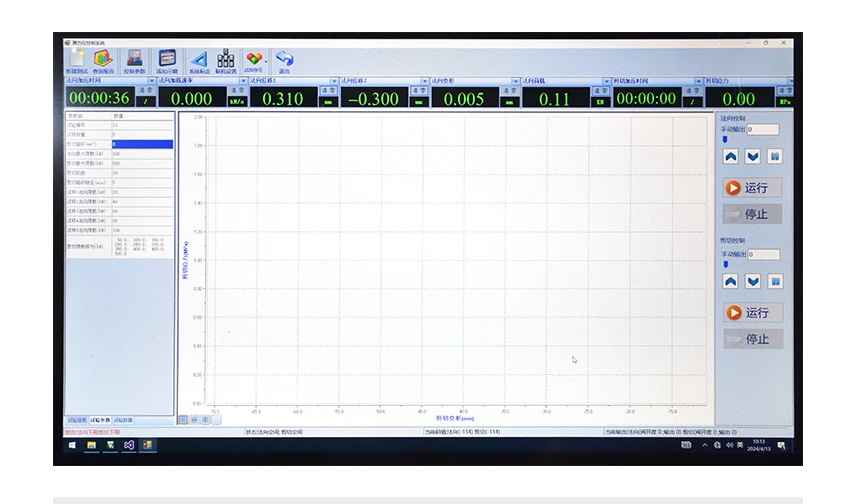

该机采用微机电液伺服闭环测量控制系统，可以实现等速应力、等速位移控制，在试验过程中控制方式可以平稳切换。测量控制单元经应用和完善，技术成熟、运行。试验过程中载荷、位移、变形等数据自动采集，试验曲线由计算机实时显示并自动完成试验数据的处理、存储，可按有关标准打印试验报表。

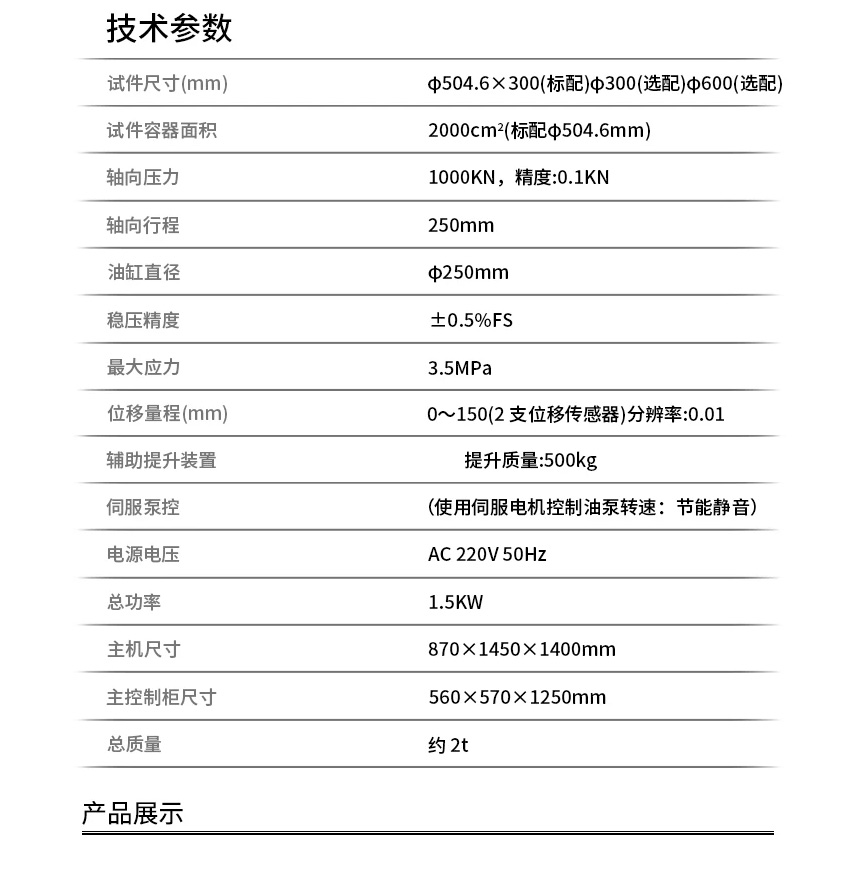

试件尺寸(mm) Ф504.6x300(标配)中300(选配)中600(选配)

试件容器面积 2000cm2(标配中504.6mm)

轴向压力 1000KN，精度:0.1KN

轴向行程 250mm

油缸直径 中250mm

稳压精度 士0.5%FS

大应力 3.5MPa

位移量程(mm) 0~150(2 支位移传感器)分辨率:0.01

辅助提升装置 较大提升质量:500kg

伺服泵控 (使用伺服电机控制油泵转速:节能静音)

电源电压 AC 220V 50Hz

总功率 1.5KW

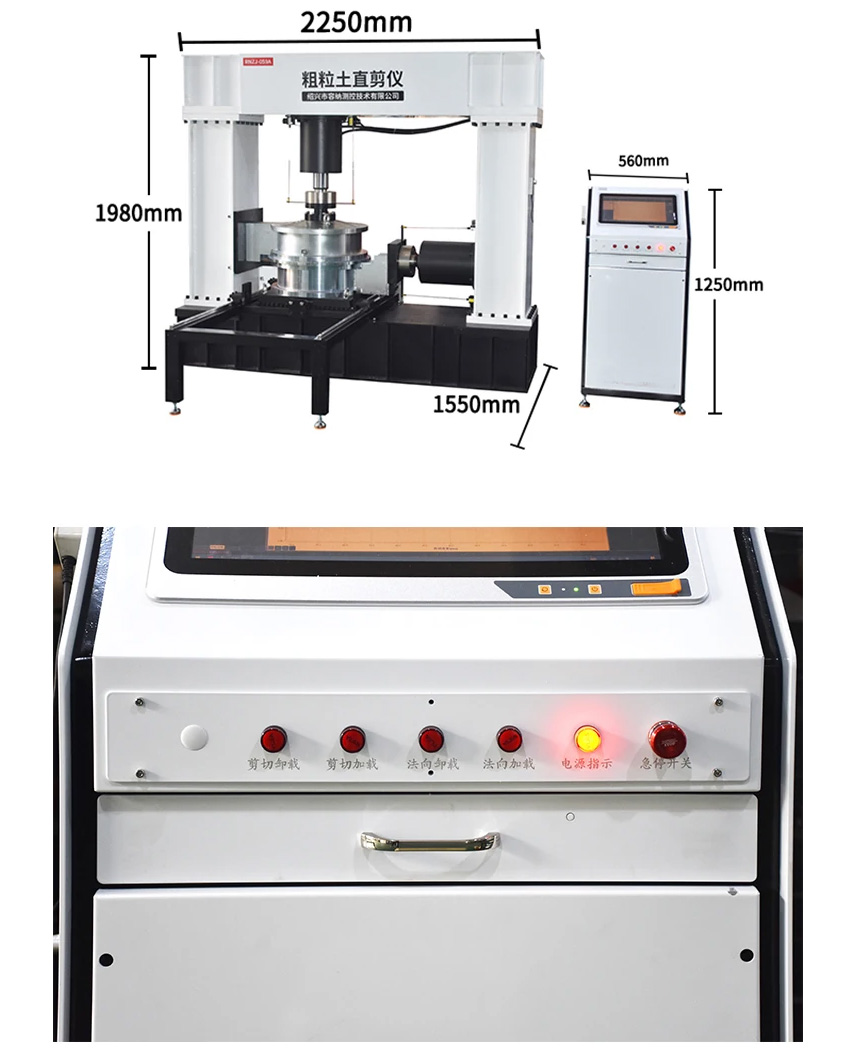

主机尺寸 870x1450x1400mm

主控制柜尺寸 560x570x1250mm

总质量 约 2t
