沥青新标准针入度JTG3410-2025

一、用途

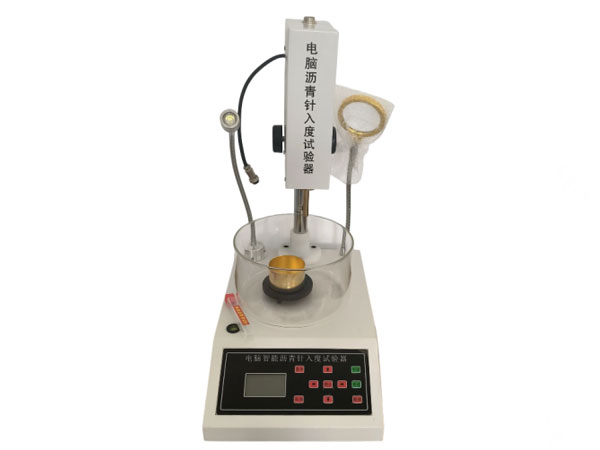

电脑智能针入度测定仪是根据中华人民共和国交通行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》—《沥青针入度试验》中的技术要求和有关规定设计制造。

该仪器主要适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。其标准试验条件为温度25℃±0.1℃，试验方法是使荷重为100克±0.05克的标准针、针连杆和砝码组合件，在无明显磨擦下垂直运动，组合件在5秒钟内垂直贯入沥青试样的称为沥青针入度，以0.1mm（即1针入度）计，用以鉴定沥青的粘稠程度。沥青的针入度越大，说明沥青的粘稠度越小，沥青就越软。

二、技术指标

1、针入装置：位移测量装置。

2、针入时控装置：0-99秒内可调，时间误差小于±0.1秒。

3、针入精度：0.01mm。

4、大针入：50mm。

5、标准针：针及针杆总重量2.5±0.05g,符合GB/T4509、T0604的规格要求。

6.贯入杆重:97.5g

7、平底玻璃皿：为硬质玻璃缸，容积大于1.5L，大于80mm。内设有盛样皿支架，能使其稳定。

8、盛样皿：铜制，圆柱形平底。盛样皿内经55mm，深35mm（适用于针入度小于200的试样）。

9、升降支架：可以自由调节,便于针尖对准试样平面。

三、仪器操作说明

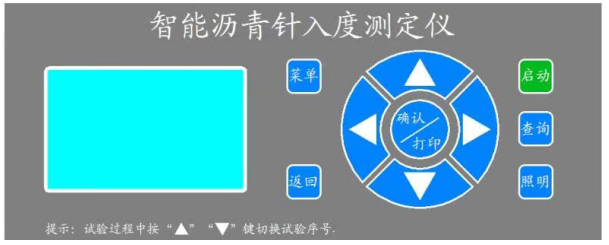

3.1页面说明

“菜单”键：进入菜单设置。

“返回”键：在进入菜单后返回菜单，在进入数据中清空试验数据。

“▲”键：在菜单设置中上翻菜单或加一，在试验页面照明开。

“”键：在菜单设置中下翻菜单或减一，在试验页面照明关。

“”键：在菜单参数设置中向左移位。

“”键：在菜单参数设置中向右移位。

“确认/打印”键：确认设置的参数，在接上打印机（选配）时打印数据。

“自动”键：开始试验，到设置时间结束试验结束。

“手动”建：手动试验，一直按着“手动”建，针下落，松开按键，针停止下落。

“数据”键：查看试验数据。

3.2菜单页面说明

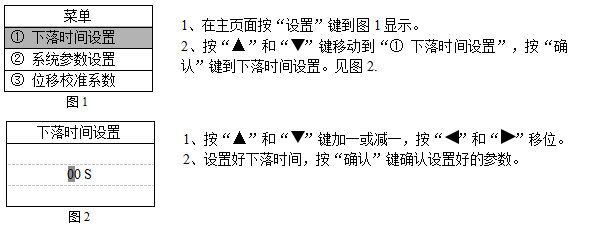

3.2.1下落时间设置

3.2.2系统参数设置

系统参数设置为厂家调试所用，请勿修改系统参数设置里面的参数。

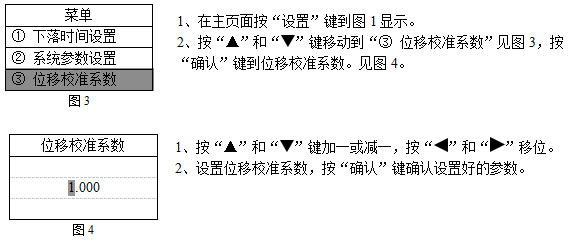

3.2.3位移校准系数（*提示：修改此参数请在厂家指导下修改）

为了应对摩擦系数对针入度带来的误差，本系统添加了位移校准系数来校准测量位移。

实际测量位移=系统位移*位移校准系数。

注意：计量单位对本仪器位移计量时请将位移校准系数设置为1.000。

3.3试验步骤说明

3.3.1将预先脱水的试样加热溶化，加热温度不得高于试样估计软化点90℃，时间不得多于30min，充分搅拌，过筛后注入试样皿内，试样高度应超过预计针入度值10mm，并盖上盛样皿，以防落入灰尘。将盛有试样的盛样皿放放置于15－30℃的室温中冷却不少于1－1.5h（小试样皿）、1.5－2h大试样皿。

3.3.2将达到恒温的盛样皿放入恒温水槽中，保温1－1.5h（小试样皿）或1.5－2h（大试样皿），水温保持25±0.5℃，水面应高于试样表面25mm以上。

3.3.3调整沥青针入度仪使之水平。检查针连杆和导轨，以确认无水和其他外来物，无明显摩擦。用三氯乙烯或其他溶剂清洗标准针并，并擦干。将标准针插入针连杆，用螺钉固紧。

3.3.4将平底保温皿放置于仪器工作台上，并将三角架放于平底的保温皿内，应居中，另准备足够的温度高于25℃的清水，试验时注入保温皿内使用。

3.3.5取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（非经注明，试验温度为25℃）的平底玻璃皿种的三角支架上，试样表面以上的水层不小于10mm。

3.3.6将盛有试样的平底玻璃皿放置在针入度仪的平台上。

3.3.7仪器操作

（1）按“菜单”键到“①下落时间设置”设置好下落时间（非经注明，时间为5S）。

（2）慢慢放下针连杆，用灯光照射观察，使针尖恰好与试样表面接触。

（3）按“自动”键，位移传感器自动清零，针与连杆立即自动释放，并自动穿入试样中，同时开始计时，计时时间一到，则自动锁定并显示此时测试针插入沥青试样的值。

（4）若检测，按“确认”键确认试验结果。

（5）用手将针连杆往上推到检测位后，便可以进行下一次试验。

（6）将试样换一个位置，重复以上步骤，进行次和第三次测量，当第三次测量后，按“数据”键显示器显示三次测量数据和平均值，记录下该数值。

（7）试验结束后，应先关掉电源，再将针与针连杆向上推复位，不能先复位再关电源。

（8）“手动”键按下时针与连杆立即自动释放。

3.3.8同一试样平行试验至少3次，各测试点之间及与盛样皿边缘的距离不应小于10mm。每次试验结果的平均值即为试样的试验结果。

3.3.9每次试验后应将盛有盛样皿的平底玻璃皿放入恒温水槽，使平度玻璃皿中水温保持试验温度。每次试验应换一根干净标准针。

四、装箱清单

沥青针入度主机                 1台

平底玻璃器皿                   1台

55*35（mm）试验皿              1个

2.5g标准针                     3根

试验皿支架                     1个

电源线                         1根

产品使用说明书                 1套

产品合格证                     1份

尊敬的客户你好，欢迎您选购本公司的产品，我公司本着诚信守信，兢兢业业的为您服务，当您收到本产品时，请按本装箱单仔细核对包装内物品，如有不符之处，请即刻与本公司或当地经销商联络。
