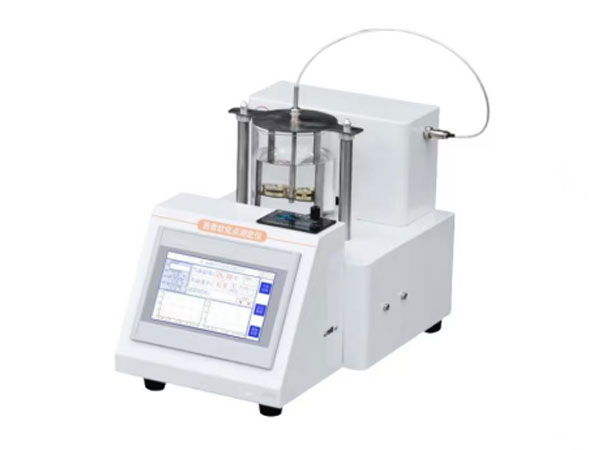

全自动沥青软化点试验仪2025新标准JTG3410-2025

一、用途

本仪器是根据标准GB/T4507《石油沥青软化点测定法》、交通行业标准JTG 3410-2025《公路工程沥青及沥青混合料试验规程》中T0606《沥青软化点试验》所规定的要求设计制造的，适用于道路石油沥青、聚合物改性沥青,或稀释沥青、乳化沥青残留物等各类沥青软化点的测定，是各沥青生产企业，公路、桥梁建设单位和各相关大专院校、研究机构的仪器。

本仪器采用全电脑控制，电子光电测量，液晶显示屏显示，微型打印机自动打印测试结果。本仪器还具有温度加热线性，浴液搅拌均匀，可同时测试两个样品，自动检测试样软化点的特点，自动化程度高，测试方便，测试结果，是沥青软化点测试的智能化仪器。

二、技术指标

1、电源电压：~220V/50HZ；

2、测温范围：

⑴试样软化点在80℃以下者，用蒸馏水做加热介质，+5℃～+80℃；

（2）试样软化点在80℃以上者，用甘油做加热介质，+5℃～+180℃；

3、温度分辨率：0.1℃；

4、搅拌器：搅拌速度连续可调,99个档位可调；

5、加热速率：三分钟后自动调整为5.0±0.5℃/min；

6、软化点结果：液晶显示；

7、加热方式：底部加热盘

8、加热功率：1000W；

9、烧杯容积：1000mL；

10、环境条件：环境温度小于35℃，无空气对流现象；

11、相对湿度：≤85％；

11、整机功耗：不大于1200W；

三、操作说明

1、按键说明

a、“菜单”键：查看仪器菜单内容。

b、“取消”键：返回当前页面到主页面。

c、“▲”键：向上选择菜单和加1功能。

d、“▼”键：向下选择菜单和减1功能。

e、“”键：向左移位。

f、“”键：向右移位。

g、“确认”键：确认当前的选择菜单和确认设置的数值。

h、“启动”键：开始试验。

i、“停止”键：停止试验和复位试验以便重新做试验。

j、“数据”键：方便查看试验数据。

2、温度补偿操作

a、上电开机和如图(1)显示监视页面。

b、按“菜单”键如图(2)显示

按“▲”和“▼”键调节到“①温度补偿”按“确认”键到图(3)显示

c、按“”和“”键移位，位是正负号，用来加减温度补偿数值，按“▲”和“▼”键调节补偿的数值。设置好数值按“确认”键确认。

3、搅拌速度设置

a、图（2）显示按“▲”和“▼”键调节到“②搅拌速度设定”到图（4）

b、按“▲”和“▼”键设置搅拌速度按“确认”键确认。

4.１准备工作

（１）将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。（JTG 3410-2025《公路工程沥青及沥青混合料试验规程》中T0602规程制作）如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80~100℃。

(2)试样在室温冷却30min后，用环夹夹着试样环，并用热刮刀刮除环面上的试样，务使与环面齐平。

4.2试验步骤

（１）试样软化点在80℃以下：

将装有试样的试样环连同试样底板置于装有5±0.5℃水的恒温水槽中至少15min，同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。

烧杯内注入1000mL新煮沸并冷却至5℃的蒸馏水。

从保温槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环，然后将整个环架放入烧杯中，调整水面至标记，并保持水温5±0.5℃。注意，环架任何部分不得附有气泡。接通仪器电源。

将钢球放在定位环中间的试样，按下电器控制箱上“启动”按钮，电热管开始工作，使杯中水温在3min内调节至维持5±0.5℃/min的速度升高。

试样受热软化逐渐下坠，至与下层底板表面接触时，这时仪器将自动停止加热，读取并记录显示的时间及温度（软化点）。

（２）试样软化点在80℃以上

将装有试样的试样环连同试样底板置于装有32±1℃甘油的保温槽中不少于15min，同时将金属支架、钢球、钢球定位环等亦置于甘油中。

在烧杯中注入预先加热至32℃的甘油，其液面略低于立杆上的标记。

从保温槽中取出装试样的试样环按上述（1）的方法进行测定。

（3）使用方法

手动模式：在实验运行中当右边沥青试块下落时按“”键确认试块下落，当左边的试块下落时按“”键确认试块下落，这时候仪器会显示记录的实验数据。显示每分钟的记录的温度，下落时间和两个软化点的温度及平均温度。

自动模式：在这个模式自动检测试块下落，在这个实验过程中要注意加热产生的气泡，影响实验结果。

注意：1.在实验中搅拌子转速不要太快（避免水产生漩涡影响实验结果）

2.实验中不放搅拌子会影响升温精度。

五、报告

同一试样平行试验两次，当两次测定值的差值符合重复性试验精度要求时，取其平均值作为软化点试验结果，准确至0.5℃。

六、注意事项

每次试验前按一下“复位”按键以掉以前的试验数据，从而试验数据的准确性。

仪器使用和存放小心轻放，以免损坏玻璃制品及温度传感器。

每次试验完毕，将试验擦拭干净，切断仪器电源。
