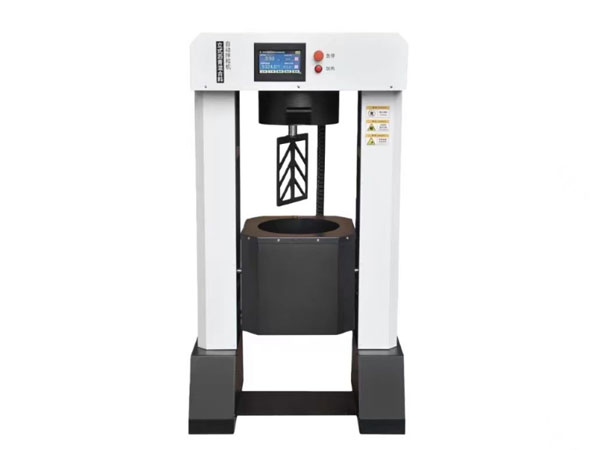

全自动立式沥青混合料搅拌机30L(JTG 3410-2025标准）

感谢您使用全自动沥青混合料拌和机（立式）。仪器打开时，请检验装箱单上规定的配件是否，检验后，将仪器放置平稳，再详细阅读说明书，正确操作。

一、用途：

本机为沥青混合料或水泥混合料试样的制备的搅拌机械，符合交通部JTG 3410-2025《公路工程沥青及沥青混合料试验规程》标准的各项技术指标要求，该机被应用于公路施工系统和机构，监理部门的各级试验室使用。

二、主要技术参数：

1、拌和大容量：30L

2、温控范围：室温-260℃

3、温控显示精度：±1℃

4、拌和时间：0-999秒任意设定

5、搅拌叶自转速度：55-65转/分

搅拌叶公转速度：20-30转/分

6、电源电压：三相四线制（三根火线、一根零线）

7、工作功率：3000W

8、试验环境：

温度：26℃

相对温度：不大于80%

三、结构与使用原理

该机由四大部份组成：

1、变速搅拌器：由电动机、变速箱的搅拌叶组成；

2、升降机构：主要由立柱与拌和锅支座组成；

3、加热锅总成；

4、电器控制器：控制检测加热锅的温度的搅拌时间；

5、温度设定：通过温控仪进行设定。设定到所需温度时，即可开始加热；

6、对混合料进行拌和，标准的搅拌时间为90秒，方法是将预热料加入锅内加热至160℃时，用升降机构将锅升至搅拌状态，按一下启动按钮使搅拌叶搅拌慢慢插入锅内进行搅拌，至规定的时间后用升降机构将锅至低状态，加入规定的矿粉，再重复上述的操作。拌和90秒。用升降机构来实现拌和锅的升降。

四、故障排除

拌和机在初次使用常出现的一些现象：

(1)该拌和锅是采用加热管加热。层内加热加入导热油后，热传递到拌和锅的各部；第三层为保温层，在锅口左外侧有加热管的接线端，电压为220V，右移为感温探头插孔，再右移为气压阀门，在加热过程中，如有少量导热油从中溢出，或锅边有局部油漆鼓起的现象，都为正常的现象；

(2)如果机器在运输过程中有局部损坏，特别是上下限位开关移位。如造成了下限位开关不停机，但面板操作键仍作用，在使时应立即停机检查，打开后盖板换上同规格的开关即可；

(3)仪器已经装置相序保护器，打开电源开关，电源指示灯亮说明电源线相序接法正确，如果相序不对，电源指示灯不亮，要将三根火线中的随意两根对调。
