新标准马歇尔电动击实仪

一、产品用途：

用于制备马歇尔试验的沥青混合料试件，本仪器工作过程自动计数，自动停机。外形美观，结构稳定，使用方便。

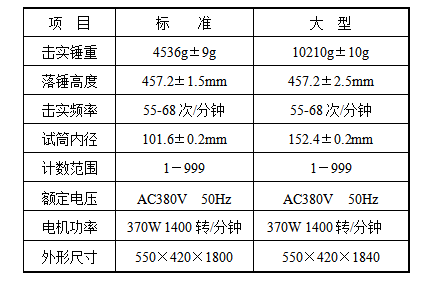

二、主要技术参数：

三、安装：

1、开箱：仪器应在安装地开箱，开箱时操作人员要小心，切忌强烈撞击和沉重敲打以免损伤仪器，降低使用精度。开箱后应检查仪器是否良好，按装箱单进行清点。

2、安装：仪器应安装在平整而牢固的混凝土基础上，基础为320-420mm。地脚螺栓用M10×130的膨胀螺栓。以工作台面为基准，用水平仪器地调整安装水平，安装精度0.2/1000。然后拧紧地脚螺栓，将仪器固定。

四、调试：

1、接电源前应先检查电源线是否，控制器上的开关按钮应在关闭状态。

2、接通电源，检查电压应是380V，电源指示灯亮。

3、检查电机旋转方向是否正确。检查方法如下：将提锤挂钩置于击实锤之下，若开机将锤提起，说明电机转向正确（逆时针方向），反之说明电机方向反了，应调换电源相位接法。（三根线任意调整一根）

4、检查控制器各个按钮工作是否。

5、试机正常后，方可进行试验。

五、仪器操作：

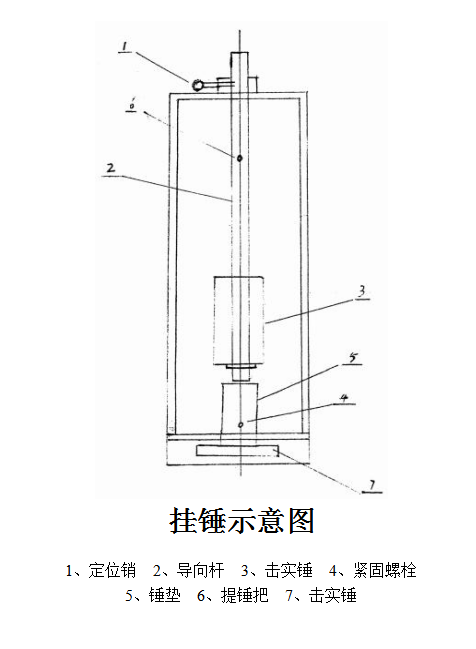

1、提起导向杆，用挂锤板定位，升起压模套筒，将试模筒取出，按规定加上适量的沥青混合料，然后将试模推进定位销中，将压模套筒放下，再把导向杆放入试模内。（见挂锤示意图）

2、检查控制器电源按钮，应处于关闭状态。

3、按下电源开关，指示灯亮。

4、根据实验规定设定锤击次数，该设置次数即被电脑储存。

5、按下启动键仪器开始启动，此时显示锤击的次数，当实际锤击次数与设定的击数相同时，仪器自动停止工作。

6、将试模取出换向后定位，再按启动键，进行另一面击实，直至击实完毕。

7、在工作中若出现异常情况，需要紧急停机，可按停止键，击实立即停止。

8、工作完毕，应对仪器进行清理保养，长时间不用要断掉电源。

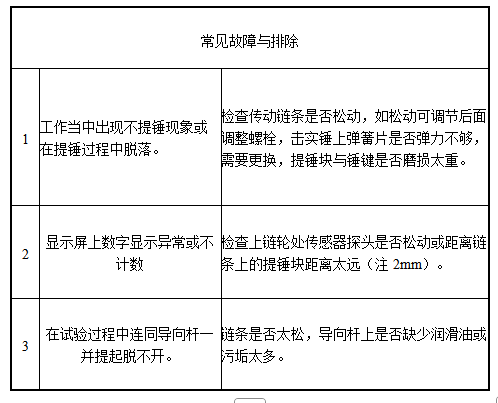

六、维修保养：

1、传动部分的链条和击实锤滑键中应加少许润滑油，以传动灵活。

2、仪器出现异常情况，应立即停机，故障排除后方可使用。

3、工作中出现计数不准确，应检查传感器探头与链条上的挂锤块是否距离过大（注应是2mm），可进行调整（此距离出厂前已调整好）。

4、链条较松时，可打开后盖，松开链轮坐的紧固螺栓，调整顶

紧螺栓（松紧适当）。

5、仪器要经常擦拭，保持清洁。
