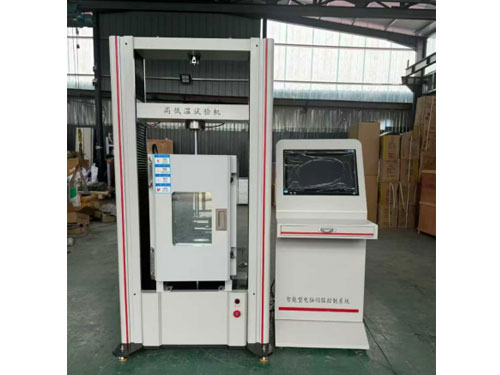

高低温电子万能试验机

承蒙您选用WDW-50型微机控制电子材料试验机，深表感谢，本公司生产的微机控制电子试验机是严格按标准要求制造；全数字闭环控制，结合优良的测控技术、精美的外观设计、效率好的传动系统构成主机，研制的新一代微机控制电子材料试验机。试验机测控仪表及软件可实现可以设定位移，力，变形，程控等闭环控制测试试样的大力，抗拉强度，延伸率，屈服强度等数据和指标，也可根据实际要求定制测量标准或指标参数，数字化控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料标准的要求等方式。

使用前，请认真阅读本说明书，充分理解后再开机使用。

★本说明书为整机使用说明书，须配合软件使用说明书一起使用。

★本公司保留对本说明书所有内容修改的权利。

★保持您所购置的试验机运行状态良好，同样需要您的维护。

二、概述

1.主要用途与适用范围

本试验机适合金属、橡胶、塑料及其它材料的机械性能测试与研究，可应用于机械、冶金、建筑、交通、航空、航天、船舶、陶瓷、汽车、医药及电子等行业。

2.性能特点

①加荷框架

a.主机框架包括台面板，中横梁、移动梁、立柱和滚珠丝杠，所有零件均为钢件，结构紧凑，连接牢固，了试验机的刚度和移动梁的运行平稳。

b.试验机分上下试验空间，上空间做拉伸试验，下空间做压缩和弯曲试验，减少了不同试验换试验辅具的麻烦，并了试验机的精度，操作简便。

c.试验空间充分，可大限度的满足各类试验要求。

d.机架防护外罩了滚珠丝杠的清洁，横梁限位装置可任意设定移动梁上下移动的位置，了试验机的运行。

②横梁驱动

a.交流伺服驱动系统控制交流伺服电机，通过行星减速系统驱动滚珠丝杠转动，从而使横梁上下移动。

b.采用无间隙圆弧同步带连动两丝杠，，噪音低，滚珠丝杠动加载力值。

c.全数字闭环控制。

③试验机控制器

a.集负荷、位移、变形测量与显示，速度控制、试验参数设

置、试验机校准、数据处理、报表输出等功能于一身。

b.试验力、变形量四档放大。

c.全自动数据处理。主要项目包括：弹性摸量、上下屈服点、

大点、断裂点非比例应力点、局部曲线放大等。

d.数据处理与曲线绘制并输出。

e.显示方式：屏显

f.操作方式：通过键盘、鼠标菜单操作。

④其它特性

a.使用220V市电。

b.保护装置可防止超行程、超负荷、漏电及电流过载等

问题的发生。

c.有各种附具作为可选件提供。

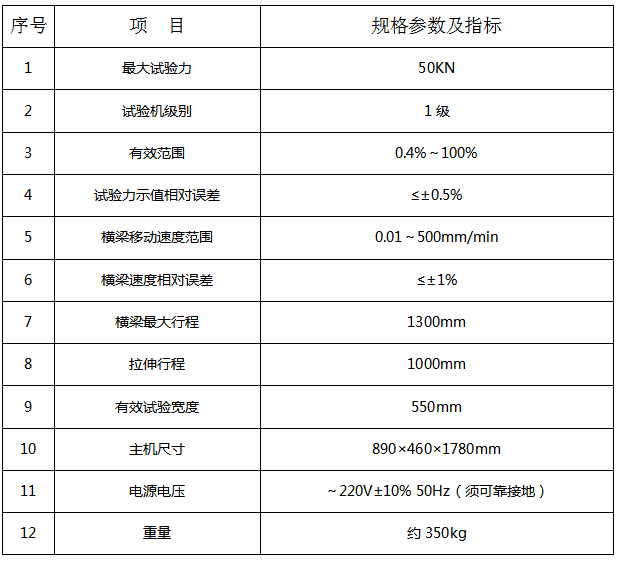

三、主要技术指标

四、工作条件

a.室温10～35℃范围内；

b.相对温度≤80%；

c.周围无振动，无腐蚀性介质和无较强电磁场干扰的环境中；

d.电源电压的变化在额定电压的10%以内；

e.在的基础上稳定安装。

五、工作原理

该试验机由主机、驱动电机及控制系统、传动系统、电子机测控系统、计算机、数据处理软件以及各种附件等组成。

1.主机部分

该机的主机结构采用门式结构，分上下试验空间，上试验空间用于拉伸试验，下试验空间用于压缩和弯曲。电机控制器驱动电机，通过行星减速机减速后用无间隙园弧同步带驱动滚珠丝杠转动，实现移动横梁的上下移动，移动梁上装有的负荷传感器，试样的标线上可夹持引伸计完成试样的试验力和试样变形的测量。主机的右下侧设有一红色急停开关，当出现紧急情况时，按下急停开关，则横梁停止移动。

2.试验机测控系统及软件

试验机的测量、控制和数据处理都是由试验机的测控系统和软件来完成的，试验机测控系统和主机及微机相连，试验人员可通过键盘输入试验参数，微机对试验参数和试验结果进行实时显示和处理，打印机对试验结果进行打印。详见《电子软件使用说明书》。

3.强电部分

试验机的强电部分装在试验机的底座内，通过电源线与电网相连，底座前部右下侧开有电源开关和急停按钮。电源开关为主机的送电开关，出现紧急情况时，按下急停开关可切断主机的送电，保护主机，旋转急停开关恢复通电。

六、吊运

1.试验机开箱后，请先清点随机文件、试验机附件是否与装箱单一致。

2.试验机主机用软缆绳起吊。起吊时应将起吊点（上横梁吊环），请勿吊装其他位置，如条件不允许可使用叉车叉起中横梁，但需用软布包好，以免划伤试验机。

3.根据试验室空间，可相应安排其它装置的安装位置。

4.试验机应安放在坚实的混凝土水泥地面上。

七、使用与操作

在试验机初始使用过程中，应随时参考软件使用说明书，以下为简要使用说明。

1.操作方法及步骤：

整机开机步骤如下：

①接通电源，打开位于主机右下侧的电源开关，此时电气系

统及微机处于带电状态。

②启动控制器。

③预热10分钟。

④调整机械限位：主机的左侧两圆头手柄用于调节中横梁的上、

下位置。上限位用于防止拉伸辅具直接碰撞，下限位防止压缩辅具直接碰撞，以保护传感器和主机。

⑤若需计算机和打印机打印报表，接通计算机及打印机电源。

⑥选择相应的试验力量程，调整试验力清零按键使试验力显示为

零。

⑧按“上升”或“下降”键，使中横梁移动至试验位置，

此时可夹持试样，并可使位移显示为零。

⑨选择好需要的速度。

⑩按“开始”键即可进行试验。

⑾试样断裂或试验完成时，可按“停止”键结束试验。

由于该机的操作主要是通过人机对话方式进行操作，掌握上述开

机和步骤后，可参阅软件说明书完成各类试验。

2.附具的使用

①拉伸装置的安装：

把下夹具配装入下接头，以插销相连，用锁紧螺母锁紧。

把上夹具配装入联接轴的中心孔以插销相联。

安装上夹具的简单方法是把上夹具放在下夹具上，并将横

梁下降，使上夹具与联接轴配装。此时，应小心操作，以免发生碰撞。

八、试验机的力值校准

1.同试验机正常使用方法一样，将试验机调整到佳状态，同

时准备好0.3级标准测力计。

2.根据测力计的高度使移动梁下降，下降到适当位置停车。把测

力计放在下压盘上，选择合适的横梁移动速度（一般为0.02mm/min）驱动中横梁下移，观察数显力值与标准测力计读数是否相同，若偏差较大，调节软件上的力值系数，使偏差小于±1%。

九、维修与保养

1.试验机为设备，搬运时，按规定的起吊方式，切勿碰撞。

2.主机与附件注意防锈，长时间不用应涂油。

3.试验机长时间不用，每隔一个星期应通电一次。

4.计算机注意专机，防止病毒感染。

十、常见故障及排除方法

1.机器不工作；

a.重新启动电源一次；

b.检查各接插件是否接插牢靠；

c.检查是否按下了急停按钮，检查传感器连线及插座是否良好。

3.试验机工作期间，试验机突然停机。

a.电源不稳；

b.试验过程中，某接插件脱落。

4.试验过程中如发现异常声音，立即停车检查传动系统。

5.不能排除的故障，请与我公司售后服务联系。
