屋顶暴露材料防火性能试验机

一、设备概述

本设备是模拟真实条件下来评估建筑物屋顶基材上的覆盖物，包括绝热层、防潮层及辅助物的耐火性能的仪器，适用方法A

二、规格型号

HY-WD-01

三、用途：

屋顶暴露材料防火性能试验机（方法A）适用于建筑物屋顶基材上的覆盖物、包括绝热层、防潮层及辅助物对火反应测试性能

四、主要特点

1、结构简单、工作可靠、操作方便、加工精度及工作效率高

2、角度控制系统由伺服电机驱动系统配合高精度电钢确保试验需要角度的准确性

3、液晶触摸屏配合PLC控制系统使检测更加方便

4、箱体通过冷轧板焊接而成，并通过高温烤漆更加耐用

五、技术参数

1、试件架角度通过私服电机控制，可自由调节试验所需方法A的角度（15°/45°）

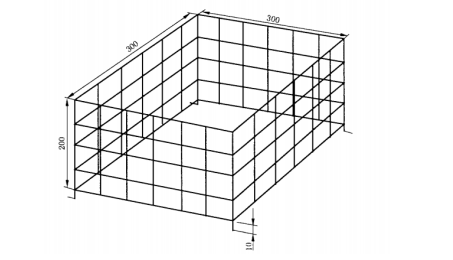

2、火源A：由金属框构成。金属框采用直径为3mm的钢丝制成，金属网格尺寸为50mmX50mm。金属框上部和底部敞开，每个角配有1条伸出长度为10mm的支脚。金属框的整体尺寸应为300mmX300mm,深200mm(见图1);刨花由软木材，耗材(如云杉、松树或杉木)加工而成,其宽度约2 mm，厚度0.2mm-0.3mm

3、刨刀一把（木材自备）

4、划线钢板尺一把

5、刨花专用电子秤一个（精度0.1g）

6、手持式点火器一个（火焰长度自由可调）

7、设备电源：220V

8、设备尺寸：长2350*宽1200*高1340（单位mm）

六、试验步骤和软件操作

1、打开设备电源

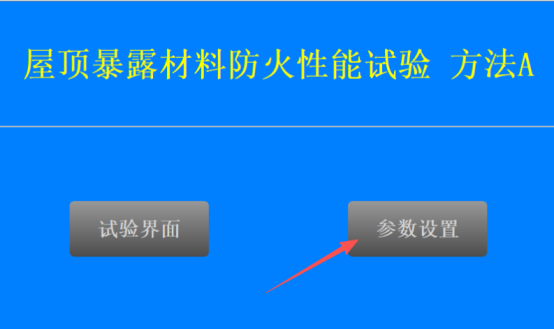

进入试验参数

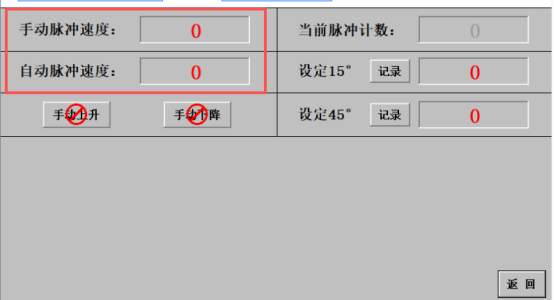

脉冲速度无需改动

2、先点击手动上升，让点击上升2-5秒后开始装样

3、将经过状态调节、质量为600g±10g的刨花至少分6层均匀的压入金属框

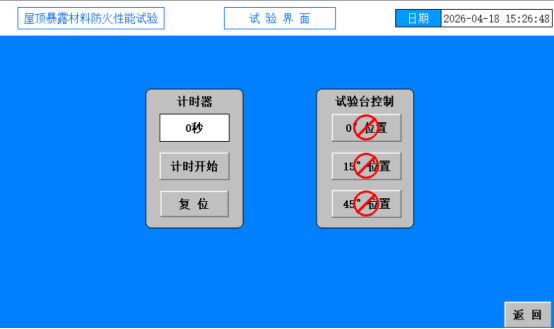

4、进入试验界面

5、在软件上选择试验所需的角度

6、点燃点火器，将火焰长度调节至100mm根据标准从火源A任意一侧的底边开始，10s内沿着四个底边点燃刨花，从刨花点火开始，点击软件的计时开始

7、连续试验的情况下应冷却硅酸钙板再进行下次试验

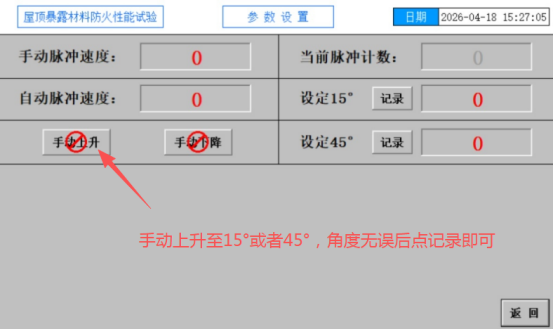

8、如需校准可在参数设置内点手动上升，并配合出厂自带的两个角度尺，将试件台手动上升至15°拿标准角度尺比对后，点击记录即可（45°校准如同）

注：试验完成后确认火源已经完全熄灭和设备断电的情况下再离开实验室
